24 szt. spawarka do siatki zbrojeniowej z elektrodami, rozmiar 100*100mm

24 szt. Maszyna do spawania siatki zbrojeniowej o rozmiarze oczek 100*100mm

Wprowadzenie do maszyny do spawania siatki zbrojeniowej

Maszyna do spawania siatki zbrojeniowej automatycznie spawa druty stalowe w siatkę do celów budowlanych. Sterowana przez PLC, precyzyjnie zaciska i spawa skrzyżowania drutów za pomocą prądu elektrycznego i ciśnienia. Maszyna stale ciągnie i tnie siatkę dla wydajnej produkcji. Charakteryzuje się wysoką prędkością spawania, dokładnym wymiarowaniem, energooszczędnym działaniem i łatwym sterowaniem za pomocą ekranu dotykowego, wspieranym przez serwomotory i cylindry pneumatyczne dla stabilnej pracy.

Cechy maszyny do spawania siatki zbrojeniowej

1. Nowa konstrukcja zwiększa wydajność o 20%, zmniejsza zużycie powietrza o 30%, skraca cylinder o 60%, zapewnia ciśnienie 570 kg, oszczędza 50% energii i upraszcza połączenie zaworów.

2. Specjalna stalowa rura umożliwia łatwe podawanie drutu wzdłużnego; serwomotor przesuwa druty dalej; cylindry SMC automatycznie zaciskają; szczelinowe tunele podnoszą się, aby chronić elektrody.

3. Podajnik drutu poprzecznego o pojemności 1T wykorzystuje silnik i reduktor do podawania luzem; serwomotor zapewnia precyzyjne, stabilne opadanie drutu z dużym momentem obrotowym.

4. Ciągnięcie siatki jest napędzane przez serwomotor z reduktorem, cylindry SMC sterują podnoszeniem haka, a PLC reguluje rozstaw drutów za pomocą ekranu dotykowego.

5. System sterowania PLC zapewnia precyzyjne, zautomatyzowane działanie całej maszyny, umożliwiając łatwe ustawianie parametrów, monitorowanie w czasie rzeczywistym i stabilną pracę.

6. Zasobnik drutu poprzecznego: silnik krokowy napędza urządzenie talerzowe do automatycznego opuszczania drutów, a zasobnik ma dużą pojemność przechowywania drutu, maksymalnie do 1,5 tony. Gdy w zasobniku nie ma drutu poprzecznego, urządzenie automatycznie przestaje działać.

7. Mechanizm podawania drutu wzdłużnego: serwomotor jest wyposażony w reduktor planetarny do napędzania pneumatycznego urządzenia podającego drut pod ciśnieniem, aby przesunąć drut do pozycji spawania. Urządzenie spawa automatycznie.

8. Mechanizm ciągnięcia siatki: serwomotor z reduktorem planetarnym napędza pneumatyczne urządzenie do ciągnięcia siatki, zapewniając stabilność systemu i standardowy rozmiar spawanej siatki. Automatyczne posuwisto-zwrotne ciągnięcie siatki może realizować produkcję siatki o wydłużonym rozmiarze.

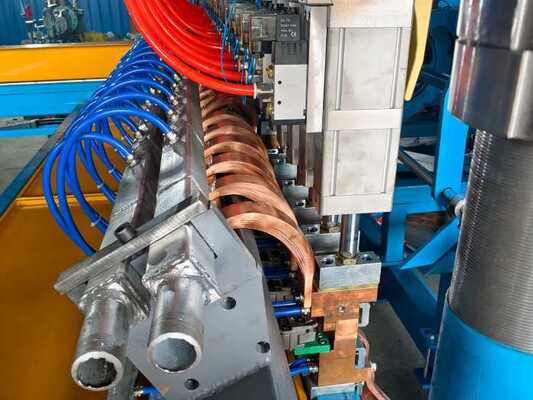

9. Przyjęto chłodzone wodą elektrody spawalnicze i nowy typ specjalnego transformatora chłodzonego wodą do spawania siatki z żywicą epoksydową, który jest mniejszy i ma wyższe bezpieczeństwo i niezawodność niż tradycyjne transformatory.

10. Niskonapięciowe urządzenia elektryczne są wykonane przez Schneider, znane marki, aby zapewnić wydajne i stabilne działanie sprzętu.

11. Maszyna automatycznie przestanie działać, jeśli w zasobniku nie będzie drutów poprzecznych.

12. W przypadku awarii maszyny, PLC zaalarmuje, co ułatwia regulację maszyny.

13. Regulacja rozstawu drutu poprzecznego jest sterowana mikrokomputerem PLC, ustawiana na ekranie dotykowym. Bardzo łatwa i wygodna w obsłudze.

14. System ciągnięcia siatki jest automatycznie obliczany cyklicznie. Nie wymaga ręcznego ustawiania. Wózek do ciągnięcia siatki może automatycznie powrócić do pozycji wyjściowej po zakończeniu ciągnięcia siatki.

Zalety maszyny do spawania siatki zbrojeniowej

1. Wydajna i szybka: Zautomatyzowane spawanie poprawia wydajność produkcji i obniża koszty pracy.
2. Stabilna jakość spawania: Mocne spawy i jednolite połączenia zapewniają wytrzymałość i trwałość siatki.
3. Precyzyjna kontrola: System PLC reguluje parametry spawania dla precyzyjnego spawania i kontroli wymiarowej.
4. Energooszczędna i przyjazna dla środowiska: Racjonalna konstrukcja zmniejsza zużycie energii i gazu, co przekłada się na bardziej ekonomiczne działanie.
5. Łatwa obsługa: Interfejs sterowania ekranem dotykowym umożliwia łatwe ustawianie i monitorowanie stanu produkcji.
6. Szeroki zakres zastosowań: Obsługuje różne specyfikacje prętów zbrojeniowych, aby sprostać różnorodnym wymaganiom projektowym.
7. Kompaktowa konstrukcja: Oszczędza miejsce w fabryce i ułatwia instalację i konserwację.

Parametry techniczne maszyny do spawania siatki zbrojeniowej

Zastosowania maszyny do spawania siatki zbrojeniowej

Siatka zbrojeniowa jest głównie wykorzystywana w budowie infrastruktury, takiej jak autostrady, linie kolejowe i pasy startowe lotnisk. Zwiększa stabilność i trwałość dróg, jednocześnie zmniejszając powstawanie pęknięć.

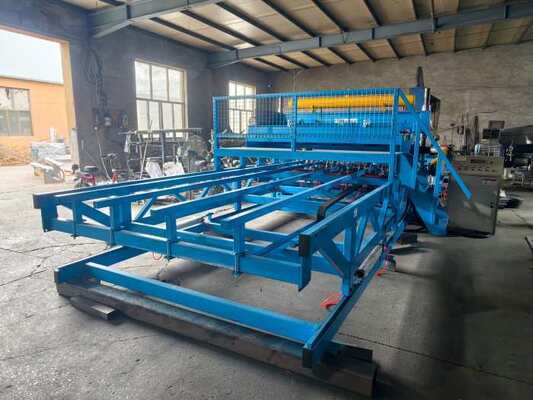

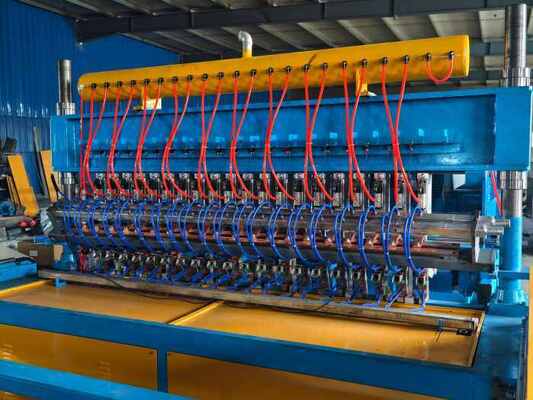

Zdjęcia maszyny do spawania siatki zbrojeniowej
