Maszyna do spawania siatki zbrojeniowej pneumatyczna, średnica pręta 4-8mm, długość 6m

Maszyna do spawania siatki zbrojeniowej pneumatyczna, średnica pręta 4-8mm, długość 6m

Wprowadzenie do maszyny do spawania siatki zbrojeniowej

Maszyna do spawania siatki zbrojeniowej jest sterowana komputerowo i za pomocą programowalnego sterownika PLC, co zapewnia wysoki stopień automatyzacji. Może spawać różne materiały, w tym pręty żebrowane walcowane na gorąco, pręty żebrowane walcowane na zimno, pręty gładkie walcowane na gorąco i pręty gładkie walcowane na zimno, co zapewnia szeroką wszechstronność. W zależności od zużycia energii przez użytkownika, spawanie może być wykonywane w jednym lub wielu etapach, co zapewnia dużą elastyczność. Urządzenie ma modułową konstrukcję, która pozwala na łatwą regulację specyfikacji i wygodną konserwację. System spawania – w tym transformator spawalniczy, tyrystory oraz elektrody górne i dolne – wykorzystuje wymuszone chłodzenie wodne z urządzeniami zabezpieczającymi przepływ, co umożliwia niezawodną pracę ciągłą. Ciśnienie w układzie pneumatycznym jest płynnie regulowane, co pozwala na szybką reakcję na zmiany specyfikacji prętów; ciśnienie spawania pozostaje jednolite i stałe, zapewniając wysoką jakość spoin we wszystkich punktach. Podczas produkcji standardowej siatki o stałych wymiarach nie ma potrzeby regulacji pozycji elektrod górnych i dolnych, co eliminuje czasochłonne regulacje rozstawu i znacznie poprawia wydajność operacyjną.

Cechy maszyny do spawania siatki zbrojeniowej

1. Jednostka podawania drutu poprzecznego (wstępnie ciętego)

Jest zainstalowana na górze urządzenia do ustawiania siatki. Składa się z platformy jezdnej, jednostki układania drutu poprzecznego, urządzenia dystrybucji drutu i urządzenia podawania drutu. Urządzenie dystrybucji i podawania drutu są napędzane przez układ pneumatyczny pod kontrolą systemu sterowania elektrycznego.

Automatyczne podawanie drutu poprzecznego bez potrzeby pracy ręcznej. Jest przeznaczone do podawania drutu poprzecznego z drutu wstępnie ciętego.

2. System spawania

System spawania składa się z ramy, transformatora spawalniczego, cylindra ciśnieniowego, zespołu elektrody górnej, zespołu elektrody dolnej, lokalizatora magnetycznego drutu poprzecznego, jednostki podnoszenia siatki, zespołu wspornika drutu podłużnego, układu pneumatycznego, układu chłodzenia wodnego i innych części zamiennych. Materiał spawania: drut walcowany na zimno, drut okrągły walcowany na zimno, drut walcowany na gorąco.

3. Cylinder zasilania spawalniczego
Specjalnie zaprojektowany cylinder jest używany jako cylinder zasilania spawalniczego tej maszyny, który jest szczególnie odpowiedni dla maszyny do spawania siatki stalowej.
Jego zalety to szybka prędkość spawania, mocne połączenie lutowane i długa żywotność.

4. Urządzenie do ciągnięcia siatki

Służy do wyciągania spawanych drutów poprzecznych z siatki zgodnie z parametrami ustawionymi przez program, a w zależności od długości siatki może realizować wielokrotne ruchy posuwisto-zwrotne, aż cała siatka zostanie całkowicie wyciągnięta.
Składa się z czterech części: ramy dolnej, ruchomej ramy do ciągnięcia siatki, wózka do ciągnięcia siatki i rurek wspierających siatkę.

Zalety maszyny do spawania siatki zbrojeniowej

1. Łatwiejsza konserwacja maszyny, mniej problemów z maszyną.
2. Takie samo ciśnienie spawania dla każdego punktu spawania, gwarantujące jakość spawania.
3. Wystarczająca moc spawania do spawania prętów o średnicy do 12 mm.
4. Prędkość spawania może wynosić do 80-100 cykli/min.
5. Elektroda spawalnicza nie wymaga pracy, wystarczy odłączyć zawór elektromagnetyczny.
6. Precyzyjny zawór redukcyjny, błąd ±0,5%. Wysoki przepływ.

Szczegółowe dane techniczne maszyny do spawania siatki zbrojeniowej

Zastosowania maszyny do spawania siatki zbrojeniowej

Siatka zbrojeniowa może być stosowana w konstrukcjach żelbetowych, takich jak budynki wielopiętrowe i wieżowce w kopalniach węgla, pasy startowe lotnisk, autostrady, tunele, mosty, rurociągi betonowe, fundamenty zapór, pale, magazyny i zbiorniki ścieków.
Siatka zbrojeniowa jest również używana jako bariery na drogach, mostach, lotniskach, w ogrodach, miejscach publicznych, placach, drogach ekspresowych, kolejach, drogach, fabrykach i innych obszarach.

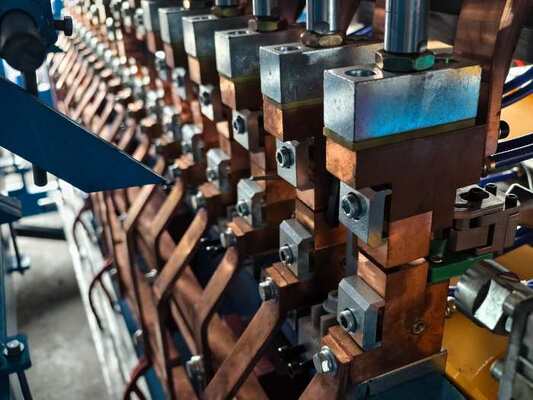

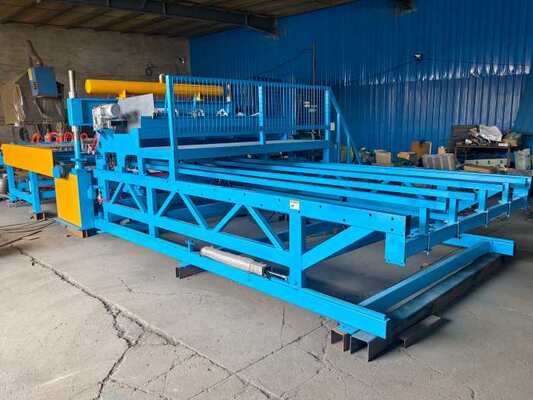

Zdjęcia maszyny do spawania siatki zbrojeniowej
