Zgrzewarka do siatek zbrojeniowych 5-12 mm / Zgrzewarka do paneli z siatki zbrojeniowej BRC

Maszyna do spawania sieci wzmacniającej 5-12 mm / Maszyna do spawania paneli sieci wzmacniającej betonu BRC

Wprowadzenie maszyny do spawania sieci wzmacniającej o długości 5-12 mm / maszyny do spawania paneli betonowej wzmacniającej sieci BRC

Maszyna do spawania sieci stalowej automatycznie spaje druty stalowe do sieci do budowy.Precyzyjnie zaciska i spawa skrzyżowania drutu przy użyciu prądu elektrycznego i ciśnieniaMaszyna ciągle ciągnie i cięwa siatkę dla efektywnej produkcji.o pojemności nieprzekraczającej 10 W.

Cechy maszyny do spawania sieci wzmacniającej 5-12 mm / maszyny do spawania paneli sieci wzmacniającej betonu BRC

1Nowa konstrukcja zwiększa wydajność o 20%, zmniejsza zużycie powietrza o 30%, skraca cylinder o 60%, zapewnia ciśnienie 570 kg, oszczędza 50% energii i ułatwia połączenie zaworów.

2Specjalna rurka stalowa umożliwia łatwe podawanie drutu linii; serwo wysyła druty dalej; cylindry SMC automatycznie zaciskają; tunele otworu podnoszą się w celu ochrony elektrod.

3. Podsycacz drutu krzyżowego o pojemności 1T wykorzystuje silnik i reduktor do podawania mas; silnik serwo zapewnia precyzyjne, stabilne upadanie drutu z dużym momentem obrotowym.

4Pociąganie siatki jest napędzane przez serwo silnik z reduktorem, cylindry SMC kontrolują podnoszenie haków, a PLC reguluje odległość drutu za pomocą ekranu dotykowego.

5System sterowania PLC zapewnia precyzyjną, automatyczną pracę całej maszyny, umożliwiając łatwe ustawienie parametrów, monitorowanie w czasie rzeczywistym i stabilną wydajność.

6Wydajne i szybkie: Automatyczne spawanie poprawia wydajność produkcji i obniża koszty pracy.
7Stabilna jakość spawania: Silne spawania i jednolite połączenia zapewniają wytrzymałość i trwałość siatki.
8Precyzyjna kontrola: system PLC reguluje parametry spawania w celu wysokiej precyzji spawania i kontroli wymiarów.
9Oszczędność energii i przyjazne dla środowiska: racjonalne zaprojektowanie zmniejsza zużycie energii i gazu, co prowadzi do bardziej ekonomicznego działania.
10Łatwa obsługa: interfejs sterowania na ekranie dotykowym umożliwia łatwe ustawienie i monitorowanie stanu produkcji.
11. Szeroki zakres zastosowań: obsługuje różnorodne specyfikacje armatury w celu spełnienia różnych wymagań projektu.

Zalety maszyny do spawania sieci wzmacniającej 5-12 mm / maszyny do spawania płyt betonowych wzmacniających sieci BRC

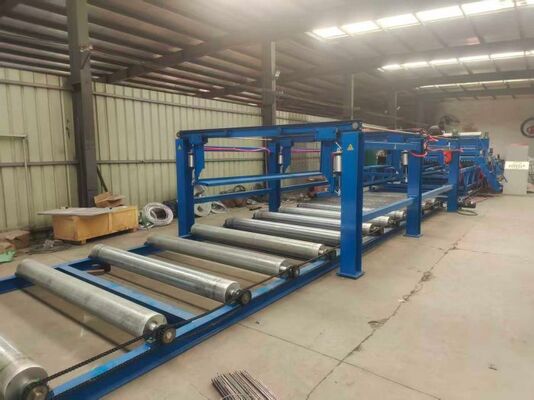

1. Wciągające urządzenie sieciowe

To jest do wyciągnięcia spawanych przewodów krzyżowych z siatki zgodnie z parametrami ustawionymi przez program, a zgodnie z długością siatki, może zdać sobie sprawę z wielokrotnego wzajemnego ciągnięcia siatki,aż cała siatka zostanie całkowicie wyciągniętaSkłada się z czterech części: ramy dolnej, ruchomego ramy sieci ciągnącej, wagonu sieci ciągnącej i nośnych rur sieciowych.

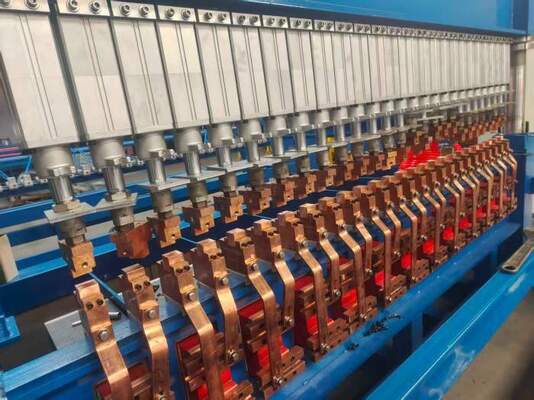

2Elektrody w górę i w dół mają specjalne CuCrZr, przewodność elektryczna, twardość i odporność na zużycie są bardzo dobre.czas przełączania komórki wzdłużnej zmniejsza się do około 30 sekundElektrody spawalnicze są napędzane przez wrot przechodzący przez kliknięcie i instalowane z regulowanym ciśnieniem sprężyny.
I elektrody górne i dolne zarówno przyjmują system chłodzenia wodnym, tym samym zmniejszając ciepło górnych i dolnych elektrod podczas pracy maszyny, i może pracować przez 24 godziny nieprzerwanie.

3. Cross Wire Automatic Falling Hopper
Urządzenie jest rodzajem urządzenia zasilającego, które może przesyłać wstępnie wycięte druty stalowe do pozycji elektrody spawalniczej maszyny spawalniczej sieciowej zgodnie z wymaganiami spawania,może przechowywać około 1 tony wstępnie wyciętych przewodów krzyżowych, znacznie zmniejsza intensywność częstego karmienia;
a) Ta łódź składa się z platformy, dwóch drabin i łódki spadającej, wszystkie one są zainstalowane na stojaku z siatką ciągnącą do tyłu i do przodu.
b) Po obu stronach platformy znajduje się drabina umożliwiająca łatwą obsługę.
c) Wykorzystuje dyskowe koło żuraw, aby precyzyjnie wybrać drut.Każde poprzeczne przewody stalowe są równomiernie wprowadzane do pozycji tłocznika jeden po drugimSiła drutu jest 13,5 N. M.
d) Zestaw klapek pozycjonujących przewody stalowe poprzeczne jest zainstalowany w pozycji pchania w pasku dolnym maszyny spawalniczej do zapewnienia spójności przewodów stalowych poprzecznych.Siła bicia jest trzyosiowy cylinder o średnicy cylindra 40 mm.

4- Naprawa przewodów i urządzenie automatycznego zasilającego

Urządzenie automatycznego podawania drutów liniowych ma automatycznie wysyłać ręcznie nawinięte przewody liniowe do pozycji elektrody spawalniczej głównego spawarka sieciowego,w celu ułatwienia głównej maszyny spawalniczej do zakończenia procesu spawania. Kiedy przewody linii karmienia samochodu jest automatyczne karmienie, następna grupa przewodów linii będzie przygotowana ręcznie,który może zrealizować produkcję głównej maszyny spawalniczej sieciowej bez wyłączenia i znacznie poprawić wydajność produkcji.

a) Składa się z wózka zasilającego przewody linijne, urządzenia wyrównującego, przednich i tylnych rolków drutowych oraz ramy wózka zasilającego.
b) Istnieją 16-26 sztuk urządzeń do zaciskania drutów liniowych, które są zainstalowane na wiązce samochodu zasilającego druty liniowe, a działanie zaciskania realizowane jest przez cylinder powietrzny.
c) Urządzenie pozycjonowania wyrównania przewodów drogowych porusza się w górę i w dół.urządzenie do ustawiania i pozycjonowania jest podnoszone w celu zapewnienia, że długość wszystkich przewodów jest spójna.

Parametry techniczne maszyny do spawania sieci wzmacniającej o długości 5-12 mm / maszyny do spawania płyt betonowych wzmacniających sieci BRC

Zastosowania sieci wzmacniającej

1.Budowa: wzmocnienie podłóg, ścian, płyt i dachów.
2Projekty drogowe: Używane w autostradach, mostach i tunelach do wzmocnienia betonu.
3Ochrona wody: wzmocnienie zapór, zbiorników i zboczy kanałów.
4Wsparcie górnicze: Używane w tunelach i podziemnych przejściach w celu zapewnienia bezpieczeństwa.
5Podłogi przemysłowe: wzmocnienie podłóg fabryk i magazynów.
6.Komponenty prefabrykowane: ramy dla wyrobów betonowych prefabrykowanych, takich jak rury i kanały.

Zdjęcia Maszyny do spawania sieci wzmacniającej 5-12 mm / Maszyny do spawania paneli betonowej wzmacniającej sieci BRC
