Rozmiar siatki 100 * 100 mm Maszyna do spawania paneli siatkowych PLC

Rozmiar siatki 100 * 100 mm Maszyna do spawania paneli siatkowych PLC

Wprowadzenie do maszyny do spawania paneli budowlanych

Zgrzewarka do paneli siatkowych to urządzenie, które przykłada nacisk i energię elektryczną do wcześniej ustawionych linii wzdłużnych i poprzecznych, tworząc punkty zgrzewania.

1. Górna sprężyna dociskowa ma żywotność ponad 10 000 000 cykli pod obciążeniem znamionowym.

2. Silnik główny wykorzystuje silnik hamujący o mocy 7,5 kW o zmiennej częstotliwości, aby zapewnić ciśnienie i prędkość spawania.

3. Użyj formy do podszewki, aby zapewnić dokładność siatki.

4. Istnieje urządzenie wykrywające przecięcie linii, które zapewnia dokładność pozycji umieszczenia nici po linii krzyżowej.

5. Jednofazowy transformator spawalniczy o mocy 200 KVA

6. Bloki elektrod wykonane są z miedzi chromowo-cyrkonowej o twardości HRB ≥ 78 i przewodności ≥ 50 MS/m. Specyfikacje to 35 × 35 × 35 mm. Powierzchnie robocze można wymieniać w trakcie użytkowania, zwiększając w ten sposób stopień wykorzystania bloków elektrod. Elektroda górna wykonana jest z prętów chromowo-cyrkonowych o twardości HRB ≥ 78 i przewodności ≥ 50 MS/m, a średnica wynosi ∅25 mm.

7. Uchwyt elektrody wykonany jest z kwadratowej miedzi T2 o przewodności ≥ 56 MS/m. Zwiększa to przewodność pomiędzy miedzianymi płytkami i wydłuża żywotność elektrod.

8. Drut o wysokiej przewodności wykonany jest z taśmy miedzianej T2 i jest wytwarzany w procesie gięcia na zimno, co zapewnia jakość spawania i wydłuża żywotność.

Funkcje maszyny do spawania paneli budowlanych

Podłużne podawanie drutu

System linii wzdłużnej składa się z detekcji podawania materiału, cylindra prostującego i szpuli drutu.

1. Detekcja podawania służy do sprawdzenia stanu braku materiału w linii podłużnej, zapewniając ciągłość pracy zgrzewarki.

2. Urządzenie prostujące wykonuje się w jednym procesie prostowania, aby zapewnić płaskość siatki.

Zbiornik z drutu krzyżowego

1. Zasobnik drutu poprzecznego to urządzenie transportowe, które podaje wyprostowane i przycięte pręty zbrojeniowe o standardowej długości do pozycji elektrody spawalniczej maszyny głównej, zgodnie z wymaganiami do spawania. Zasobnik materiału poprzecznego jest urządzeniem transportowym, które podaje wyprostowane i przycięte pręty zbrojeniowe o standardowej długości do pozycji elektrody spawalniczej maszyny głównej, zgodnie z wymaganiami do spawania. Składa się z drabiny platformowej, zbiornika magazynowego i leja wyładowczego. Składa się z drabiny platformowej, zbiornika magazynowego i leja wyładowczego.

2. Silnik krokowy automatycznie podnosi żarnik i automatycznie upuszcza go w wyznaczone miejsce.

3. Zasobnik drutu poprzecznego jest typu tacowego, co ułatwia pracownikom obsługę drutu i zmniejsza ich pracochłonność.

Recykling siatki ciągnącej

1. Proces powtarzalnego wyciągania siatki polega na wyciąganiu już zespawanych poziomych linii według parametrów zadanych w programie w celu utworzenia siatki. Powtarzalny proces siatkowania polega na wyciąganiu już zespawanych poziomych linii zgodnie z ustawionymi przez program parametrami w celu utworzenia siatki. W zależności od długości siatki proces ten można powtarzać wielokrotnie, aż do całkowitego wyciągnięcia całego arkusza siatki. W zależności od długości siatki proces ten można powtarzać wielokrotnie, aż do całkowitego wyciągnięcia całego arkusza siatki.

2. Hak do siatki jest ciągnięty mechanicznie, ze wspomaganiem pneumatycznym do podnoszenia i opuszczania haka. Hak do siatki jest ciągnięty mechanicznie, ze wspomaganiem pneumatycznym do podnoszenia i opuszczania haka.

Maszyna do strzyżenia

Precyzyjne nożyce mogą wycinać otwory z drutu o średnicy 2 mm, pozostawiając ostre krawędzie siatki w odległości do 1 mm. (Trzy opcje)

System sterowania

1. Korzystanie z programowalnego systemu sterowania PLC i interfejsu operacyjnego z ekranem dotykowym.

2. Każda struktura funkcjonalna jest wyposażona w urządzenie do wykrywania usterek oraz posiada funkcję automatycznego alarmowania i wyłączania.

3. Specyfikacje siatki i parametry pracy każdego mechanizmu ustawia się za pomocą interfejsu ekranu dotykowego.

4. Ustawianie prądu i czasu spawania odbywa się za pomocą ekranu dotykowego znajdującego się na głównej szafie sterowniczej.

5. Stosując sterownik zgrzewania siatki stalowej i tyrystor do sterowania synchronicznego, można uzyskać jednoczesne spawanie transformatora lub oddzielne sterowanie dla każdej sekcji.

6. Szafa sterownicza CNC wykorzystuje znane na całym świecie marki. Szafa sterownicza CNC wykorzystuje znane na całym świecie marki elektryczne, zapewniając stabilną wydajność, precyzyjną kontrolę, wysoką niezawodność i dłuższą żywotność, przy jednoczesnym zmniejszeniu wskaźników awaryjności i kosztów konserwacji.

Parametry techniczne maszyny do zgrzewania paneli siatkowych

Zastosowania panelu z siatki drucianej

Ta lampa uliczna charakteryzuje się wysoką jasnością, oszczędnością energii, ochroną środowiska i łatwą instalacją. Posiada wodoodporność IP67 i posiada certyfikat CE. Nadaje się do szkół, parków, poboczy dróg, fabryk, placów itp. Posiada okres gwarancji 3 lata. Co więcej, możemy zapewnić różne style, aby spełnić Twoje potrzeby.

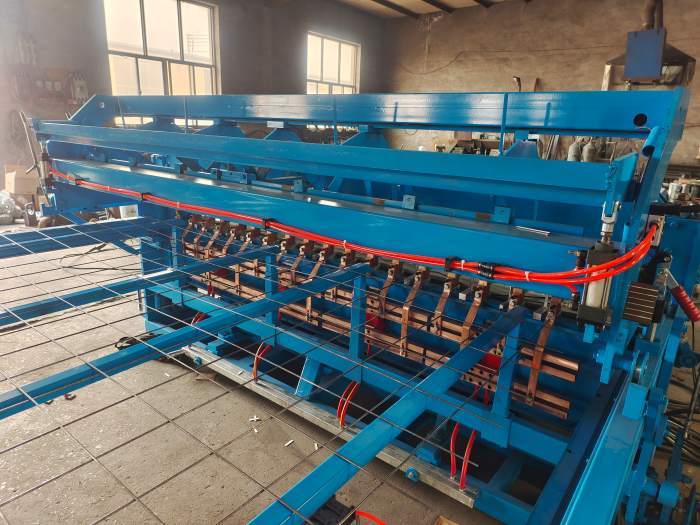

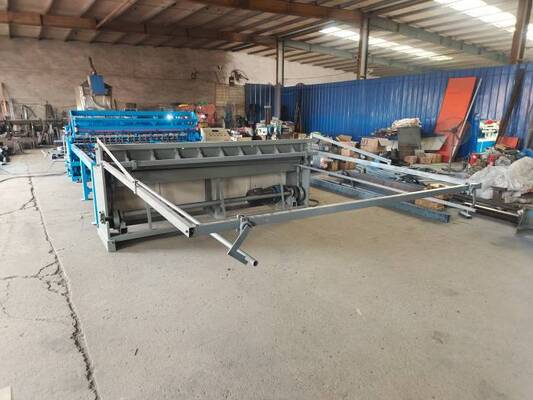

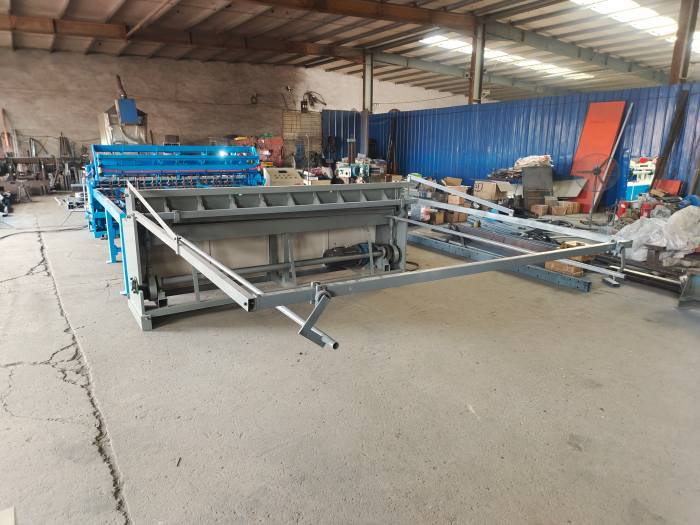

Zdjęcia maszyny do spawania paneli budowlanych
