Wprowadzenie maszyny do spawania siatki drucianej

9. Transformator mocy musi mieć moc co najmniej 160 kVA, aby zapewnić pracę maszyny, a odległość pomiędzy transformatorem mocy a maszyną nie może być większa niż 100 m.

10. Materiał: odpowiedni do drutu niskowęglowego, drutu ocynkowanego.

Szczegóły dotyczące maszyny do spawania siatki drucianej

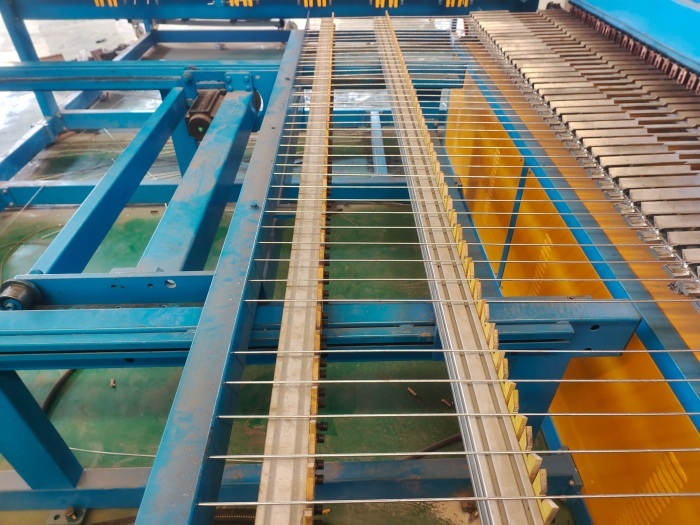

1. Urządzenie do podawania drutu wzdłużnego

System podawania drutu wzdłużnego to nowa konstrukcja, która umożliwia szybkie i dokładne ułożenie drutu wzdłużnego, automatyczny alarm w przypadku awarii. Drut wzdłużny ze zbiornikiem wstępnego załadunku. Który może załadować przewody o masie 1500 kg.

2. Urządzenie do popychania drutu wzdłużnego

To urządzenie do popychania drutu wzdłużnego zostało specjalnie zaprojektowane, aby drut wzdłużny dokładnie osiągał określone położenie i zapewniał, że standard siatki nie zawiera błędów.

3. Połączenie między transformatorem spawalniczym a elektrodami wykorzystuje blok miedziany zamiast miękkiego płatka miedzi, który ma lepszą jakość i efekt przewodzący.

4. Elektroda i podstawa miedziana są wykonane z miedzi o wysokiej zawartości chromu (CuCrZr), która jest specjalnym materiałem stopowym odpornym na zużycie i wysoką temperaturę. Zwiększ żywotność elektrody.

5. Urządzenie do ciągnięcia siatki (sterowane cylindrem pneumatycznym silnika serwo)

Wielokrotne ciągnięcie siatki polega na wyciągnięciu spawanego drutu poprzecznego z siatki zgodnie z

parametrów ustawionych przez program i w zależności od długości siatki może wykonywać wielokrotne przeciąganie siatki, tak aby cała siatka została wyciągnięta.

6. Urządzenie z siatką pchającą

To urządzenie z siatką pchającą służy do wpychania panelu siatkowego pod maszynę do gięcia.

7. Automatyczna maszyna do gięcia

Ta maszyna do gięcia może automatycznie zginać panele siatkowe online, oszczędzać siłę roboczą i zapewniać wysoką wydajność.

8. Urządzenie do ciągnięcia siatki po zgięciu siatki.

Urządzenie ciągnące siatkę wyciąga panel ogrodzeniowy 3D po zgięciu.

9. Automatyczne urządzenie ogrodzeniowe do układania siatki

Urządzenie do układania siatki może dokładnie układać siatkę ogrodzeniową 3D, ułatwiać pakowanie i zmniejszać koszty pracy. Potrafi inteligentnie regulować wysokość układania siatki.

10. Urządzenie do podawania drutu poprzecznego

Silnik krokowy napędza urządzenie dyskowe, które automatycznie upuszcza przewody poprzeczne. Urządzenie z poprzecznym drutem sklepowym ma większą pojemność i może załadować maksymalnie 1,5 tony drutu.

Zasobnik drutu poprzecznego jest urządzeniem podającym, które prostuje i tnie stal o stałej długości pręty w położenie elektrody spawalniczej głównej spawarki zgodnie ze spawaniem wymagania. Największą cechą tego zbiornika jest to, że jest on wyposażony w silos magazynujący z drutu poprzecznego i automatyczne urządzenie podające. Pojemność magazynu wynosi około 1,5 tony, co zmniejsza konieczność ręcznego przechowywania paszy i materiałów wtórnych oraz poprawia wydajność produkcji.

Lej ten składa się z drabiny platformowej, zbiornika magazynowego i leja opadającego, który jest zainstalowany na ramie ciągnącej z siatki obiegowej.Po obu stronach platformy zasypowej znajdują się drabinki ułatwiające obsługę. Pojemnik magazynowy wyposażony jest w zestaw rolek magnetycznych napędzanych silnikiem. Podczas obracania stal pręty są adsorbowane na rolkach i wysyłane do zasobnika zaślepiającego i magazynującego. Pojemnik na materiał jest wyposażony w przełącznik wykrywania położenia umożliwiający kontrolę potrzebny jest dodatkowy materiał w zależności od ilości przygotowanego materiału. W leju opadającym zastosowano krążek w kształcie dysku, który dokładnie przytrzymuje drut i równomiernie podaje każdy drut poprzeczny do pozycji popychacza, jeden po drugim, zgodnie z potrzebami spawania. Moc trzymania drutu to silnik krokowy 13,5 Nm.

Parametry techniczne zgrzewarki siatkowej

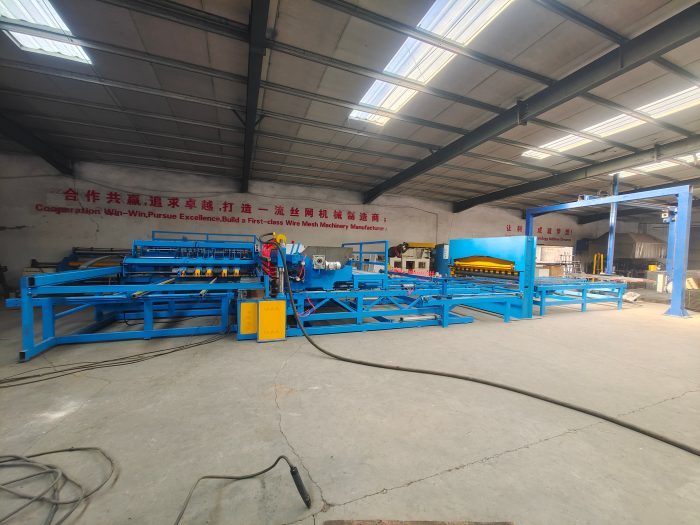

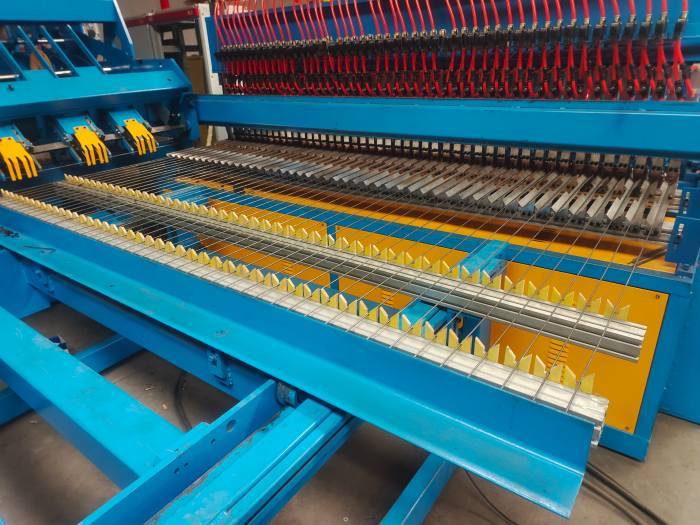

Zdjęcia maszyny do spawania siatki drucianej
