Pojemność gięcia online 60 sztuk / godzinę Wielkość siatki 50 * 200 mm Maszyna do spawania siatki ogrodzenia

Wydajność gięcia online 60 sztuk / godzinę Rozmiar siatki 50 * 200 mm Zgrzewarka do siatki ogrodzeniowej


Wprowadzenie maszyny do zgrzewania siatki ogrodzeniowej

Zgrzewarka do siatek ogrodzeniowych to nowy, wysoce zautomatyzowany sprzęt do zgrzewania siatek drucianych opracowany przez naszą firmę. Zawiera udoskonaloną w ostatnich latach zaawansowaną technologię sterowania elektromechanicznego i zgrzewania oporowego (w tym zgrzewania punktowego i zgrzewania punktowego) i jest dostosowana do potrzeb rynku krajowego. Dzięki modułowej konstrukcji maszyna ta ułatwia przyszłe aktualizacje i modyfikacje funkcjonalne, zapewniając elastyczność w dostosowywaniu się do zmieniających się wymagań klientów.

Zgodnie ze swoją strukturą jest on podzielony na siedem głównych sekcji: automatyczne podawanie drutu wzdłużnego, automatyczne układanie materiału, zgrzewarka siatki głównej, automatyczne opuszczanie poprzecznego podajnika drutu, cykliczny system wciągania siatki, automatyczna maszyna do gięcia (gięcie online), system układania siatki ogrodzeniowej. Charakteryzuje się nowatorską konstrukcją, solidną ramą maszyny i przyjazną dla użytkownika obsługą, oferując wysoką opłacalność.

Cechy maszyny do zgrzewania siatki ogrodzeniowej

1. Silnik zapewnia elastyczny docisk zgrzewania na przecięciu przewodów wzdłużnych i poprzecznych. W porównaniu z krajową marką sprzętu spawalniczego zasilanego sprężonym powietrzem, charakteryzuje się on stabilnym spawaniem, mniejszą ilością odprysków, dużą prędkością spawania, niskimi kosztami inwestycji początkowych, kosztami eksploatacji i konserwacji oraz niskim poziomem hałasu w zakładzie.
2. Mechaniczne rysowanie siatki posuwisto-zwrotnej oszczędza przestrzeń warsztatową do produkcji siatki i poprawia dokładność wymiarową siatki.
3. Poziomy lej zaślepiający może jako całość przesuwać się w kierunku wylotu siatki, co zapewnia przestrzeń roboczą do regulacji sprzętu i znacznie poprawia skuteczność regulacji przy zmianie specyfikacji siatki.
4. W elektrycznej szafce rozdzielczej zastosowano programowalny system sterowania PLC, aby proces sterowania był dokładniejszy.
5. Automatyczny podajnik jest mechanizmem zastępującym ręczne układanie drutu podczas produkcji paneli siatkowych. Pracownicy umieszczają wstępnie wyprostowane i przycięte druty na platformie automatycznego podawania. Urządzenie napędzane siłą silnika transportuje następnie druty do zasobnika leja zwiększającego materiał.
6. Po automatycznym procesie podawania wstępnie wyprostowane i przycięte druty umieszczane są w zbiorniku leja zwiększającego materiał. Obrót tarczy chwytającej drut, napędzany mocą silnika, zapewnia upuszczanie i układanie drutu. Upuszczone druty automatycznie wpadają w rowki ograniczające, oszczędzając w ten sposób siłę roboczą.
7. Jako główny element do formowania paneli siatkowych, główna spawarka wykorzystuje bloki chromowo-cyrkonowo-miedziane o wysokiej przewodności, zapewniające doskonałą odporność na zużycie.
8. Sterowany przez sterownik PLC, poprzeczny podajnik drutu wykorzystuje silnik do napędzania obrotu tarczy chwytającej drut, realizując działanie zrzucania drutu.
9. Wózek do przeciągania siatki porusza się tam i z powrotem w swoim zakresie ruchu, aby wykonać akcję wyciągania siatki. Zmniejsza to opór spawania i oszczędza miejsce.
10. Automatyczne gięcie umożliwia bardzo wydajną i ciągłą pracę. Eliminuje potrzebę przesyłania w trybie offline i pozycjonowania wtórnego, płynnie łącząc się z poprzednim procesem w celu osiągnięcia zautomatyzowanego przepływu. To znacznie poprawia wydajność produkcji, jednocześnie unikając zagrożeń bezpieczeństwa związanych z ręczną obsługą.

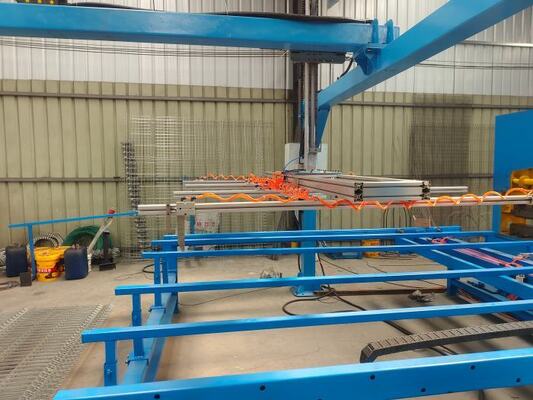

11. Po zakończeniu spawania zespół układający siatkę automatycznie złapie i podniesie siatkę i ułoży ją na wózku. Silnik serwo steruje podnoszeniem siatki. Silnik serwo steruje wysuwaniem siatki.

Zalety maszyny do zgrzewania siatki ogrodzeniowej

1. Długość płotu (wysokość płotu) można dowolnie regulować w zakresie 1000-2500 mm.
2. Do układu podawania drutu poprzecznego dodano urządzenie wibracyjne, aby zapobiec nawijaniu się drutu.
3. Drut liniowy i drut poprzeczny są precyzyjnie ustawione, panel siatkowy jest płaski, otwór w siatce jest standardem.
4. Odstępy między drutami poprzecznymi regulowane za pomocą ekranu dotykowego. W tej samej siatce można ustawić różne rozmiary oczek.

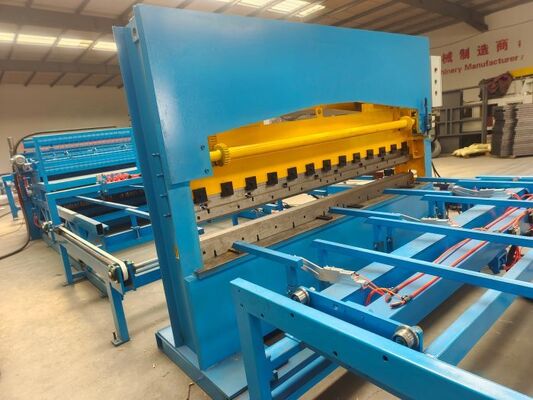

5. Górna i dolna matryca giętarki poruszają się jednocześnie, aby zaoszczędzić czas.
6. Z łatwością dostosujemy prąd spawania, gdy potrzebujemy spawać druty o różnych średnicach.
7. Do systemu podawania drutu liniowego dodano lejek, w którym można umieścić 1 tonę drutu.
8. Możemy ustawić wydajność i zatrzymać maszynę automatycznie po zakończeniu produkcji siatki.
9. Podawanie drutu, spawanie siatek, gięcie siatek, układanie siatek razem. Wysoka wydajność produkcji.
10. System układania siatek robota może dokładnie i szybko umieścić siatkę, oszczędzając koszty pracy.

Parametry techniczne zgrzewarki do siatek ogrodzeniowych



Zastosowanie zgrzewarki do siatki ogrodzeniowej

Zgrzewarka do siatki ogrodzeniowej poręczy jest stosowana głównie do ogrodzeń autostradowych, ogrodzeń kolei dużych prędkości, ogrodzeń inżynierii komunalnej, budowy lotnisk itp.

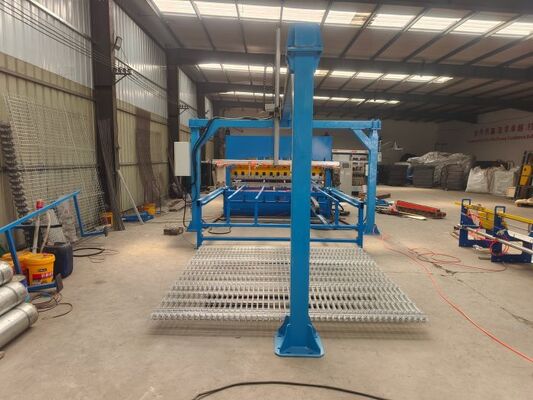

Zdjęcia maszyny do zgrzewania siatek ogrodzeniowych
