Rozmiar ogrodzenia 1530*2500mm Automatyczny zgięcie Autostrada Rękawica 3d Ogrodzenie sieci spawarka

Rozmiar ogrodzenia 1530 * 2500 mm Automatyczna zginana poręcz autostradowa Zgrzewarka 3D z siatką ogrodzeniową

Wprowadzenie maszyny do zgrzewania siatek ogrodzeniowych 3D

Zgrzewarka do siatek ogrodzeniowych to nowy, wysoce zautomatyzowany sprzęt do zgrzewania siatek drucianych opracowany przez naszą firmę. Zawiera udoskonaloną w ostatnich latach zaawansowaną technologię sterowania elektromechanicznego i zgrzewania oporowego (w tym zgrzewania punktowego i zgrzewania punktowego) i jest dostosowana do potrzeb rynku krajowego. Dzięki modułowej konstrukcji maszyna ta ułatwia przyszłe aktualizacje i modyfikacje funkcjonalne, zapewniając elastyczność w dostosowywaniu się do zmieniających się wymagań klientów.

Zgrzewarka do siatki ogrodzeniowej zachowuje oryginalny korpus główny zgrzewarki. Korpus maszyny do spawania siatką tłokową jest zainstalowany po jednej stronie głównego korpusu spawarki, a po drugiej stronie zainstalowana jest automatyczna maszyna do podawania drutu. Automat do układania materiału jest zamontowany na stałe z boku automatycznego podajnika drutu, oddalonego od głównego korpusu spawarki. Dzięki zastosowaniu wózka podającego, leja zasypowego, mechanizmu chwytającego drut i mechanizmu układającego drut, zastępuje on tradycyjne ręczne układanie drutu, poprawiając w ten sposób wydajność roboczą maszyny z siatką zgrzewaną.

Zgodnie ze swoją strukturą jest on podzielony na siedem głównych sekcji: automatyczne podawanie drutu wzdłużnego, automatyczne układanie materiału, zgrzewarka siatki głównej, automatyczne opuszczanie poprzecznego podajnika drutu, cykliczny system wciągania siatki, automatyczna maszyna do gięcia (gięcie online), system układania siatki ogrodzeniowej. Charakteryzuje się nowatorską konstrukcją, solidną ramą maszyny i przyjazną dla użytkownika obsługą, oferując wysoką opłacalność.

Cechy maszyny do zgrzewania siatek ogrodzeniowych 3D

1. Automatyczne wygaszanie poziomego zasobnika drutu znacznie zmniejsza pracochłonność.

2. Maszyna posiada funkcję wykrywania drutu poziomego. Gdy drut poziomy nie spadnie do pozycji spawania, maszyna zatrzyma się automatycznie;

3. Silnik zapewnia elastyczny docisk zgrzewania na przecięciu przewodów wzdłużnych i poprzecznych. W porównaniu z krajową marką sprzętu spawalniczego zasilanego sprężonym powietrzem, charakteryzuje się on stabilnym spawaniem, mniejszą ilością odprysków, dużą prędkością spawania, niskimi kosztami inwestycji początkowych, kosztami eksploatacji i konserwacji oraz niskim poziomem hałasu w zakładzie.

4. Mechaniczne rysowanie siatki posuwisto-zwrotnej oszczędza przestrzeń warsztatową do produkcji siatki i poprawia dokładność wymiarową siatki.

5. Poziomy lej zaślepiający może jako całość przesuwać się w kierunku wylotu siatki, co zapewnia przestrzeń roboczą do regulacji sprzętu i znacznie poprawia skuteczność regulacji przy zmianie specyfikacji siatki.

6. W elektrycznej szafce rozdzielczej zastosowano programowalny system sterowania PLC, aby proces sterowania był dokładniejszy.

7. Automatyczny podajnik jest mechanizmem zastępującym ręczne układanie drutu podczas produkcji paneli siatkowych. Pracownicy umieszczają wstępnie wyprostowane i przycięte druty na platformie automatycznego podawania. Urządzenie napędzane siłą silnika transportuje następnie druty do zasobnika leja zwiększającego materiał.

8. Po automatycznym procesie podawania, wstępnie wyprostowane i przycięte druty umieszczane są w pojemniku magazynującym leja zwiększającego materiał. Obrót tarczy chwytającej drut, napędzany mocą silnika, zapewnia upuszczanie i układanie drutu. Upuszczone druty automatycznie wpadają w rowki ograniczające, oszczędzając w ten sposób siłę roboczą.

9. Jako główny element do formowania paneli siatkowych, główna spawarka wykorzystuje bloki chromowo-cyrkonowo-miedziane o wysokiej przewodności, zapewniające doskonałą odporność na zużycie.

10. Sterowany przez sterownik PLC, poprzeczny podajnik drutu wykorzystuje silnik do napędzania obrotu tarczy chwytającej drut, realizując działanie zrzucania drutu.

11. Wózek do przeciągania siatki porusza się tam i z powrotem w swoim zakresie ruchu, aby wykonać akcję wyciągania siatki. Zmniejsza to opór spawania i oszczędza miejsce.

12. Automatyczne gięcie umożliwia bardzo wydajną i ciągłą pracę. Eliminuje potrzebę przesyłania w trybie offline i pozycjonowania wtórnego, płynnie łącząc się z poprzednim procesem w celu osiągnięcia zautomatyzowanego przepływu. To znacznie poprawia wydajność produkcji, jednocześnie unikając zagrożeń bezpieczeństwa związanych z ręczną obsługą.

13. Zgrzewarka do siatek ogrodzeniowych 3D obsługuje układanie siatki w stosy, co znacznie zmniejsza zarówno wymaganą liczbę pracowników, jak i intensywność pracy.

Parametry techniczne maszyny do zgrzewania siatek ogrodzeniowych 3D

Zastosowanie maszyny do zgrzewania siatek ogrodzeniowych 3D

Zgrzewarka do siatki ogrodzeniowej poręczy jest stosowana głównie do ogrodzeń autostradowych, ogrodzeń kolei dużych prędkości, ogrodzeń inżynierii komunalnej, budowy lotnisk itp.

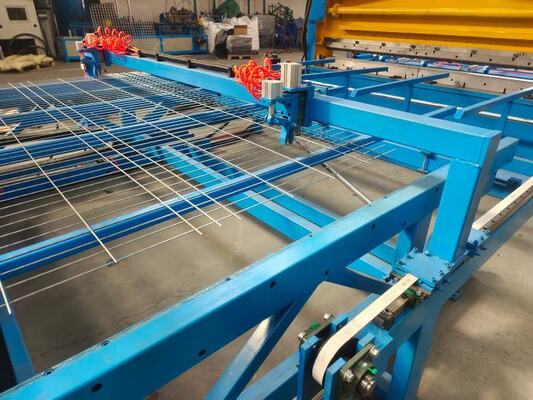

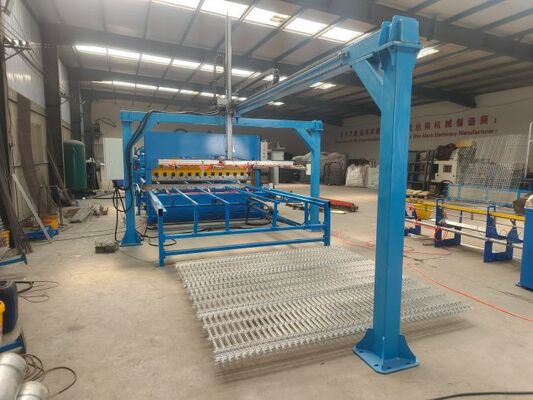

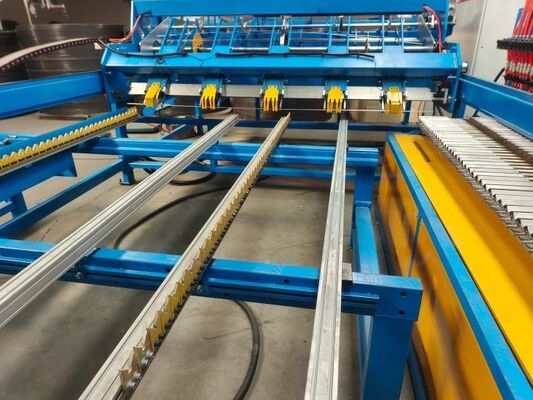

Zdjęcia maszyny do zgrzewania siatek ogrodzeniowych 3D
