Maszyna do spawania siatki ogrodzeniowej o otworze 50x200mm i wysokości ogrodzenia 2,5m

Rozmiar otworu 50x200 mm Wysokość ogrodzenia 2,5 m Maszyna do spawania siatki ogrodzenia

Wprowadzenie maszyny do spawania siatki ogrodzenia:

Ta maszyna do spawania siatki ogrodzeniowej jest opracowana i produkowana przez chiński zespół techniczny i europejskich inżynierów w połączeniu z doświadczeniem użytkownika.Cała linia produkcyjna jest bardzo zaawansowana i każdy system został znacznie ulepszony.

System podawania drutu jest bardzo precyzyjny, a zakres długości może wynosić 75-2500 mm, system siatki ciągnącej, system przenoszenia siatki i system gięcia siatki są sterowane przez różne serwomotory,może znacznie poprawić szybkość produkcji.

System gięcia przyjmuje szybką maszynę gięcia, a górne i dolne formy poruszają się w tym samym czasie w celu wysokiej wydajności produkcji.

System układania siatki przyjmuje inteligentny system układania robotów. Jego zaletą jest to, że może dokładnie i szybko ustawić siatkę w porządku, zmniejszyć pracę i zaoszczędzić koszty.

 Zalety maszyny do spawania siatki ogrodzeniowej:

1Długość oczek (wysokość ogrodzenia) można dowolnie regulować 1000-2500 mm.
2Do układu zasilającego przewód krzyżowy dołączane jest urządzenie wibrujące, aby zapobiec obwijaniu drutu.
3Drut przewodowy i przewód krzyżowy są precyzyjnie ustawione, panel sieci jest płaski, otwór sieci jest standardowy.
4. Przemieszczanie przewodów poprzez ekran dotykowy, różne rozmiary siatki mogą być ustawione w tej samej siatce.
5Górne i dolne gniazda gięcia poruszają się w tym samym czasie, aby zaoszczędzić czas.
6Możemy łatwo regulować prąd spawania, gdy musimy spać różne średnice drutu.
7Możemy ustawić wyjście i zatrzymać maszynę automatycznie po zakończeniu produkcji siatki.
8. Podanie drutu, spawanie siatki, gięcie siatki, układanie siatki. Wysoka wydajność produkcji.
9. Robot sieci układania system może dokładnie i szybko umieścić siatkę, oszczędzając koszty pracy.

Szczegóły maszyny do spawania siatki ogrodzenia:

1. Wzdłużny system zasilający drut jest nową konstrukcją, która może szybko i precyzyjnie umieszczać wzdłużne druty, automatyczny alarm w przypadku awarii.Które może ładować 1500 kg drutów.

2. To podłużne urządzenie przenoszące drut jest specjalnie zaprojektowane tak, aby wzdłużny drut dokładnie osiągnął określoną pozycję i zapewnił, że standard siatki nie ma błędów.

3Połączenie między transformatorem spawalniczym a elektrodami wykorzystuje blok miedziany zamiast miękkiego blatu miedzianego, który ma lepszą jakość i przewodzący efekt.

4Elektrody i podstawy miedzi są wykonane z miedzi o wysokiej zawartości chromu (CuCrZr), która jest specjalnym materiałem stopu o odporności na zużycie i wysoką odporność na temperaturę.Zwiększyć żywotność elektrody.

5. Siatka ciągnąca wielokrotnie ma wyciągnąć spawany przewód krzyżowy z siatki zgodnie z parametry ustawione przez program, i zgodnie z długością siatki, może realizować ciągnięcie siatki wielokrotnie, tak, że cała siatka jest całkowicie wyciągnięta.Urządzenie ciągnięcie siatki wielokrotnie składa się z siatki ciągnięcia ramy dolnej, ruchomą ramę ciągnącą z siatki, wózek ciągnący z siatki i rurę podtrzymującą.Można go przenieść na 600 mm od głównego komputera.Siła ruchowa ramy ciągnącej siatki to standardowy cylinder o średnicy 50 mm.Ruchomy ramy ciągnące składa się z dwóch bocznych ram spawania i środkowego wsparciaDwa zestawy pneumatycznych haczyków zamykających są zainstalowane przy połączeniu z spawalniczą maszyną spawalniczą w celu zapewnienia dokładności położenia ramy ciągnącej siatki podczas pracy.Dwa cylindry o otworze 40 mmW połączeniu pomiędzy ramą ruchomą a ramą dolną znajduje się zestaw mechanicznego urządzenia przeciwblokowania, aby zwiększyć bezpieczeństwo operatora.Wyroby z włókien o masie nieprzekraczającej 1 mm, zestaw urządzenia podnoszącego wiązkę kieszonkową, ręczny cylinder siłowy z cienką średnicą 25 mm, moc podnoszenia kieszonkowego wynosi 1 średnicę cylindra.

6. To urządzenie maszynowe jest używane do popchnięcia panelu maszynowego pod gięcia maszyny.

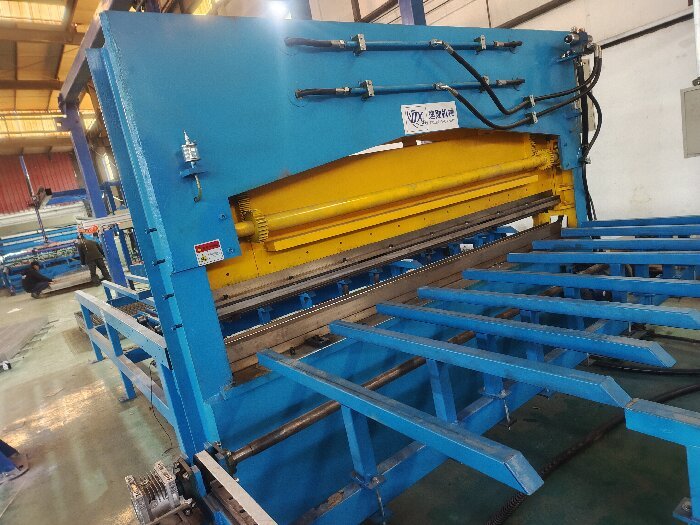

7.Ta maszyna do gięcia może automatycznie automatycznie gięć siatkę, oszczędzać pracę i zapewniać wysoką wydajność.

8.Urządzenie do ciągnięcia siatki wyciąga panel ogrodzenia 3D po gięciu.

9.Urządzenie do układania siatki robotowej może precyzyjnie układać siatkę ogrodzenia 3D, ułatwiać pakowanie i zmniejszać koszty pracy.

10.Silnik stopniowy napędza urządzenie typu dysku do automatycznego upuszczania przewodów poprzecznych.Włókna skrzyżowe hopper jest urządzenie do podawania, które wysyła prosto i cięcia stałych barów stalowych długości w pozycji elektrody spawania głównej maszyny spawalniczej zgodnie z potrzebami spawaniaNajwiększą cechą tego hopera jest to, że jest on wyposażony w silos magazynowy z drutem krzyżowym i urządzenie automatycznego podawania.który zmniejsza ręczne karmienie i materiały wtórne oraz poprawia wydajność produkcji.

11Tego rodzaju łopaty składają się z drabiny platformy, pojemnika magazynowego i łopaty spadającej, która jest zainstalowana na ramie ciągnącej sieci krążącej.Na obu stronach platformy jest drabina, dzięki której można łatwo ją obsługiwać.. Zbiór składowy wyposażony jest w zestaw magnetycznych silnikowych rolków.Pojemnik do przechowywania materiałów jest wyposażony w przełącznik wykrywający położenie, który kontroluje, czy potrzebny jest dodatkowy materiał zgodnie z ilością przygotowanego materiału. Wpadający łopatek wykorzystuje płaszcz w kształcie dysku, aby dokładnie trzymać drut i równomiernie podawać każdy przewód poprzeczny do pozycji pchacza jeden po drugim zgodnie z potrzebami spawania.Moc przewodu jest 13.5N.m silnik krokówkowy.

12. Maszyna spawania siatki ogrodzeniowej jest wyposażona w niezależną główną szafę sterującą i konsoli operacyjną. Użyj programowalnego systemu sterowania PLC, interfejsu obsługi ekranu dotykowego. Łatwa obsługa.

Parametry techniczne maszyny do spawania siatki ogrodzeniowej:

Zastosowania maszyny do spawania siatki ogrodzeniowej:

Sieć ogrodzeniowa ma szeroki zakres zastosowań. W zależności od rodzaju i specyfikacji może być stosowana w następujących sytuacjach:
1. sektory transportowe, takie jak drogi, kolei, mosty i drogi ekspresowe: w tych obszarach bariery odgrywają rolę w ochronie i izolacji, skutecznie zapobiegając wypadkom.Rury na drogach szybkich mogą zapobiegać utratie kontroli nad pojazdami i wyjeżdżaniu z drogi., zapewniając bezpieczeństwo pieszych.
2. Miejsce budowy, zwłaszcza wokół dołu podwalinowego: Na placach budowy bariery służą jako środki bezpieczeństwa w celu zapobiegania wypadkom podczas budowy.Ogrody wokół dołu podwalinowego mogą zapobiegać upadkowi pracowników, a także izolować plac budowy, aby zapobiec wtargnięciu nieuprawnionych pracowników.
3. Miejsca publiczne, takie jak parki, społeczności i szkoły: Sieci strażnicze mogą być używane do oddzielenia i upiększania środowiska oraz do regulowania ścieżek dla pieszych i pojazdów.sieci ogrodnicze mogą być używane do podziału kwiatów i trawnika, służy zarówno jako bariera, jak i środek upiększania.
4. W fabrykach, magazynach, parkingach i innych miejscach: Rury mogą być stosowane do ochrony i zabezpieczenia sprzętu i obiektów.Ogrody izolacyjne magazynowe mogą być stosowane do izolacji pomiędzy wnętrzem magazynu warsztatowego a sklepami rynkowymi.
5. Miejsca sportowe, takie jak stadiony, boiska koszykarskie i boiska piłkarskie: sieć pasów koszykarskich ma cechy anty-aging, odporność na korozję, płaską powierzchnię,i jest mniej podatny na deformacje z powodu wpływu sił zewnętrznychJest szeroko stosowany na stadionach, boiskach do koszykówki i boiskach piłkarskich itp.
6. Hodowla zwierząt gospodarskich: sieć dla zwierząt może odgrywać bardzo skuteczną rolę w ochronie i monitorowaniu gospodarstwa, zapobiegając ucieczce zwierząt.

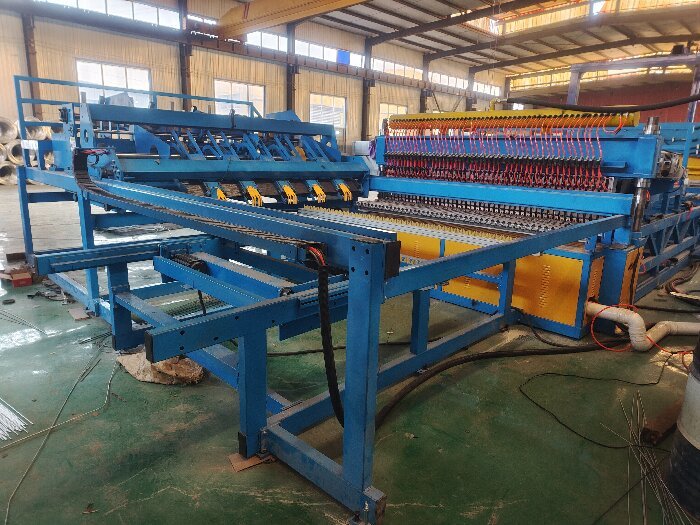

Zdjęcia maszyny do spawania siatki ogrodzenia:
